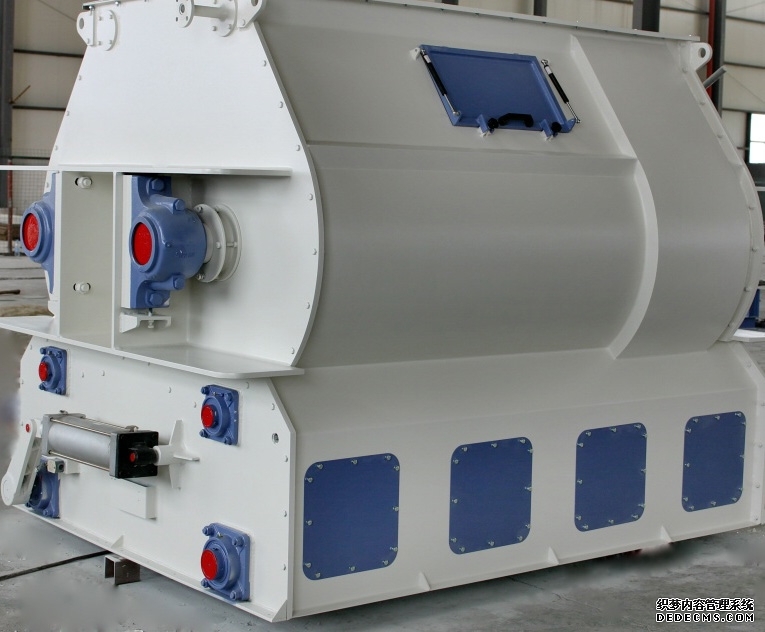

SSHJ2双轴桨叶混合机

1、设备主要特点：

·汇达SSHJ双轴桨叶高效混合机广泛适用于饲料、食品、化工、 医药、农药等行业中粉状、颗粒状、片状、块状及粘稠物料的混合，并能进行各种物料的干燥和冷却作业。

·本公司混合机双轴、单轴系列均采用90度大开门机构，放料快速，关门牢固可靠不漏料。所有活动关节采用滑动轴承，其中改进型混合机开门到墙板边，大大减少壳体内的残留物，有效防止交叉感染。

·机体W形。机体两端部各有内外两层墙板。内外墙板之间 的空间和机体上下都相通；在进出料时，被物料排出的空气在此空间循环，不致溢出机体。

·转子由桨叶、轴及支撑杆组成。电机通过减速器、链条带动转子以一定的速度运转，以一定的角度安装在双轴上的桨叶将物料抛洒到容器内整个空间。物料在瞬间失重的状态下广泛交错形成流动层混合，同时物料也被桨叶推动；沿轴向径向运动，从而形成全方位复合循环。

·出料门有门体、托臂和调节螺母组成。机壳下部出料门框 周围装有密封件，门关紧时，出料门体的侧面紧贴密封件 上的橡胶密封条，使机内物料不致漏出。密封条损坏后可以更换。必要时调整调节螺母的位置，可以改变托臂和门体的距离，使出料门和机壳底部圆弧面相平。托臂安装在联动轴上。

·出料控制机构由气缸连杆机构、联动轴、行程开关等组成。出料门装在联动轴上，联动轴和连杆机构的从动摇杆连接一起，气缸头和主动摇杆铰链。气缸往复运动，通过连杆机构使联动轴转动，从而带动出料门开启或关闭。

·液体添加管道安装在机体的顶部，由管道、喷嘴组成，液体通过喷嘴呈扇形喷出；机壳全长有数个喷头均匀分布。

2、工作过程：

·汇达SSHJ双轴桨叶高效混合机由两个旋转方向相反的转子组成，转子上焊有多个特殊角度的桨叶，桨叶带动物料一方面沿着机槽内壁作逆时针旋转；一方面带动物料左右翻动，在两转子的交叉重叠处形成失重区，在此区域内，无论物料的形状、大小、密度如何，都能使物料在机槽内形成全方位连续循环翻动，相互交错剪切，从而达到快速、柔和、混合均匀的效果。

3、设备优点：

·混合过程温和，无偏析，不破坏物料的原始物理状态。

·混合均匀度高，速度快，装填量可变范围大。

·底卸式大开门排料迅速，无残留。

·结构紧凑、外形美观、性能稳定、噪音低、无环境污染。

4、使用要求：

·选用额定工作压力为0.7-0.8Mpa的空压机产生的气源，保证气缸的工作压力0.63Mpa。

·使用时先启动减速电机，待转子转动正常后再进料。

·添加剂应在机内主料进入一半批量后加入，油脂应在主料全部进入机内后再喷入，喷完后应混合一段时间后方可放料。

5、产品系列参数：

     ^{有效容积（M3）    每批混合量（KG）     每批混合时间（S）   混合均匀度（CV%≤）    动力（KW）}

SSHJ0.2    0.2           100            30-60          5             4(5.5)

SSHJ0.5    0.5           250            30-60          5            7.5

SSHJ1     1           500            30-60           5           11(15)

SSHJ2     2           1000           30-60          5           15(22)

SSHJ4     4           2000           30-60           5           37(45)SSHJ6     6           3000           30-60          5               45(55)
